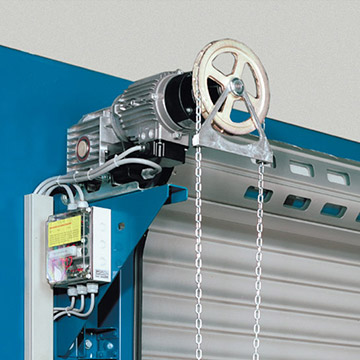

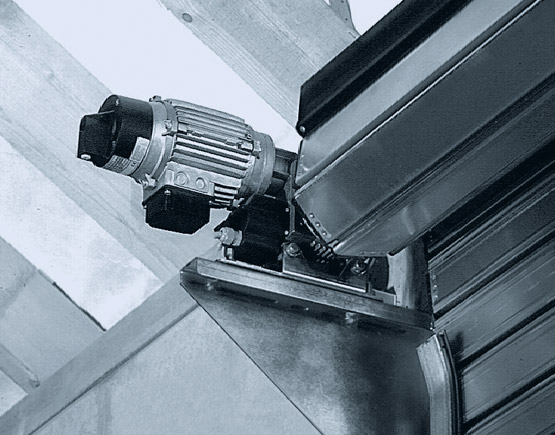

Accionamiento por cadena con dispositivo paracaídas (dimensiones especiales)

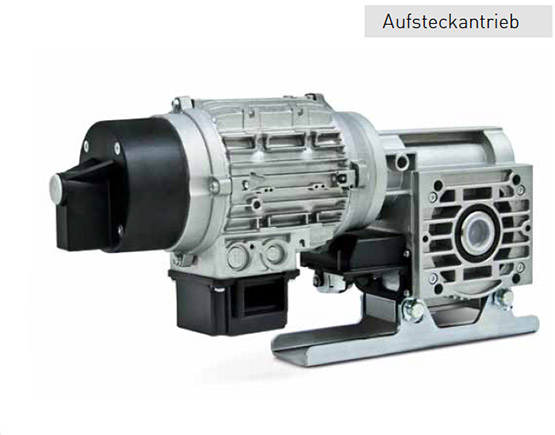

Engranaje helicoidal de seguridad, blindado y completamente hermético al aceite, sin mantenimiento, con unidad de interruptores de fin de carrera adosada y manivela de emergencia o cadena manual rápida, como la descrita para el accionamiento en el eje, pero con las ruedas de cadena necesarias de acero y la cadena de rodillos adecuada para la transmisión de fuerzas desde el accionamiento al rodillo tubular.
Con el indispensable dispositivo paracaídas, verificado por TÜV, capaz de impedir la caída de la puerta incluso si falla el sistema portante.
Rodillo tubular
De acero, imprimado, con longitud dimensionada según la flecha permitida de 1/500, diámetro mínimo de 168 mm para mejorar el enrollado de la cortina.

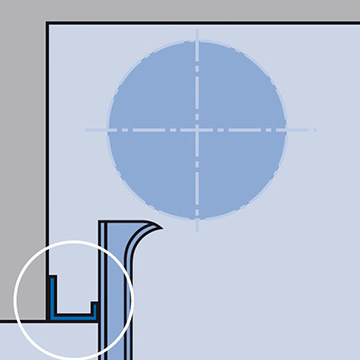

Fijación de consolas
Montaje con tacos, montaje roscado o montaje soldado. En el caso del montaje por soldadura, la fijación se efectúa en la construcción de base de obra o en las placas de anclaje que deben ser instaladas previamente siguiendo nuestros planos de montaje.
Rodamiento de bolas pendular
De grandes dimensiones para alojar el rodillo tubular, rodamiento en las consolas.
Accionamiento de emergencia
Desde el suelo con la cadena manual de emergencia.

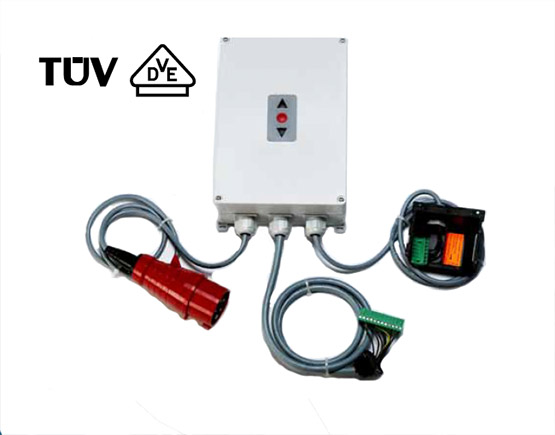

Montaje e instalación eléctrica
Nuestras condiciones de montaje están adaptadas a las normas DIN vigentes. Según estas, es cometido del propietario el montaje y la conexión de todos los componentes eléctricos de acuerdo a nuestros esquemas de conexiones, así como la acometida de corriente y el cableado de los componentes entre sí con los cables necesarios.

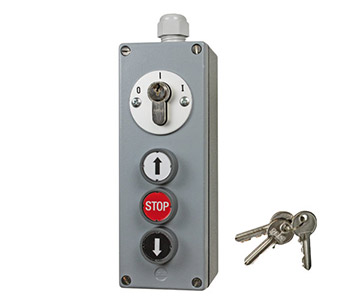

Del mismo modo, el propietario debe disponer la instalación de un fusible general y un interruptor principal con cerradura de llave.
Nota
Otros modelos disponibles:
- accionamiento eléctrico para corriente alterna, tensión de servicio 230 V
