Puerta peatonal integrada y accesoria de 40 / 60 mm

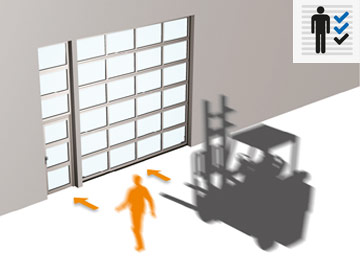

Paso separado de personas y mercancías

En las puertas Novolux o Thermo de Novoferm se puede integrar una puerta peatonal. No obstante, siempre que sea posible es recomendable separar el paso de personas y mercancías. La situación óptima es disponer de una puerta de paso fija en la fachada frontal del edificio, independiente de la puerta seccional, o de una puerta accesoria fija directamente al lado de la puerta seccional. Las puertas peatonales pueden estar integradas en la puerta seccional, pero no suponen ningún plus para la estabilidad de la puerta.

Además la puerta integrada está sujeta a limitaciones de anchura, altura y umbral, por lo que pudiera incumplir las leyes y normas vigentes para las puertas de salida de emergencia. Consulte siempre al organismo local competente para tener absoluta seguridad de elegir la puerta peatonal integrada correctamente.

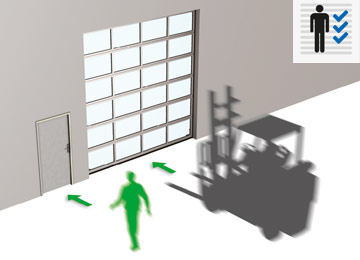

Puertas peatonales y de mercancías completamente separadas.

Puertas peatonales y de mercancías separadas, pero en el mismo vano.

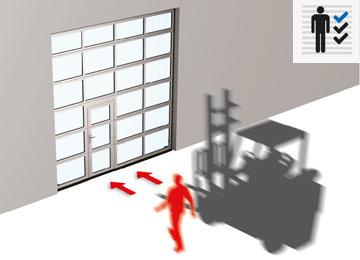

Puerta peatonal para las personas integrada en la puerta seccional para mercancías.

Variantes, opciones y accesorios

Puerta accesoria fija junto a la puerta seccional

La ventaja de una puerta accesoria fija radica en que se separan por completo los pasos para personas y para mercancías. Esto favorece la seguridad, la facilidad de uso y la estabilidad de la puerta seccional.

La puerta accesoria fija se instala en la fachada del edificio junto a la puerta seccional.

El revestimiento y la estructura de los paneles de la puerta accesoria y su panel superior son idénticos a la estructura de la puerta seccional. El resultado es un conjunto estéticamente atractivo.

Elija la puerta correcta

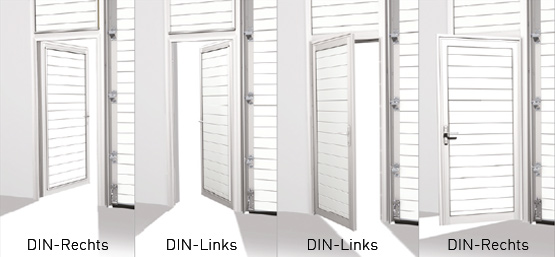

Las puertas accesorias fijas pueden abrir hacia dentro o hacia fuera. Además se puede elegir entre bisagras DIN a la izquierda o a la derecha. Si la puerta accesoria debe cumplir al mismo tiempo la función de salida de emergencia, entonces tiene que abrir hacia afuera.

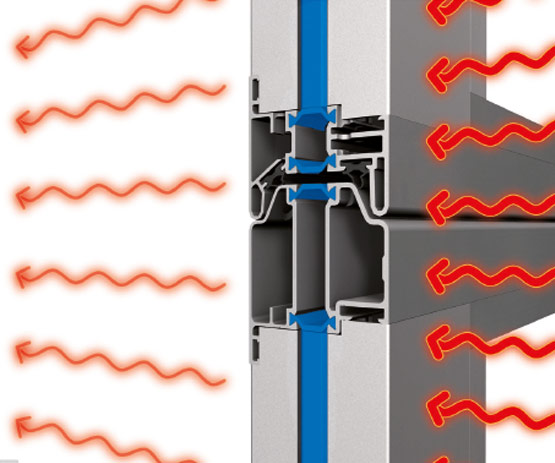

Unión con aislamiento térmico

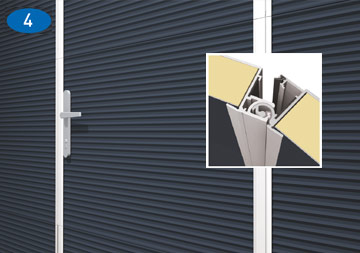

La unión entre las secciones de las puertas peatonales integradas y accesorias Novolux 60 cuenta con un aislamiento térmico impermeable al agua y al viento. El empleo de perfiles aislantes especiales evita la transmisión de calor.

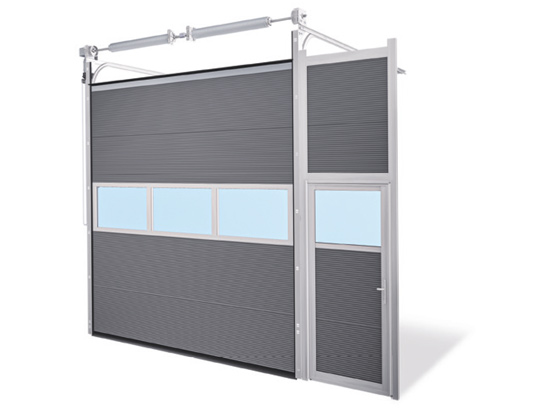

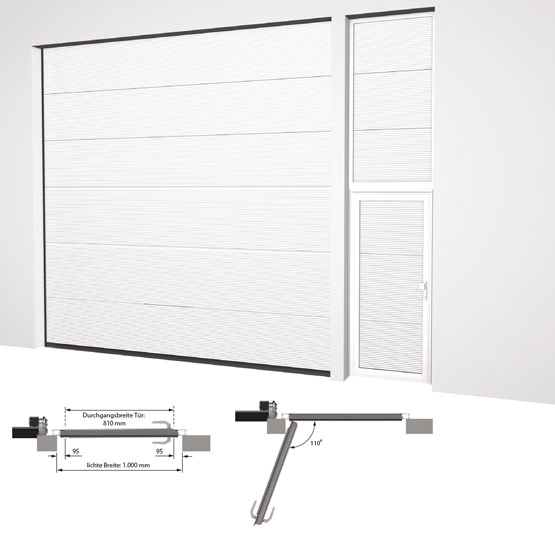

Montaje detrás o dentro del vano
Una puerta seccional siempre se monta detrás del vano. Eso significa que, si usted desea instalar una puerta accesoria fija en la misma fachada del edificio, nosotros montamos esta puerta también detrás del vano. Esto presenta dos ventajas: la puerta industrial y la peatonal se encuentran alineadas y la anchura de paso de la puerta accesoria es de 810 mm, para un vano de 1.000 mm (1.000 + 50 - 240 = 810 mm).

Además del resultado estéticamente más atractivo, se ganan 60 mm en comparación con el montaje dentro del vano. Si se realiza el montaje dentro del vano, las puertas no están al mismo nivel y la anchura de paso es de solo 750 mm (1000 - 10 - 240 = 750 mm) para la misma anchura de hueco.

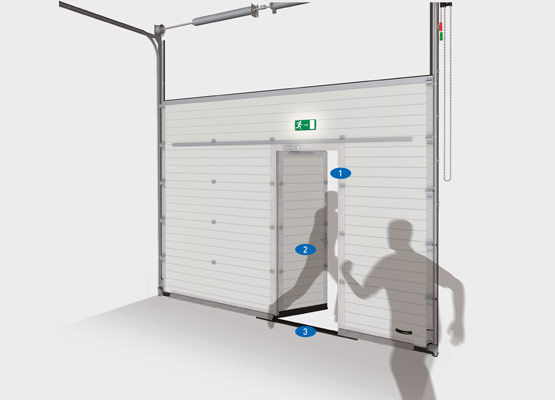

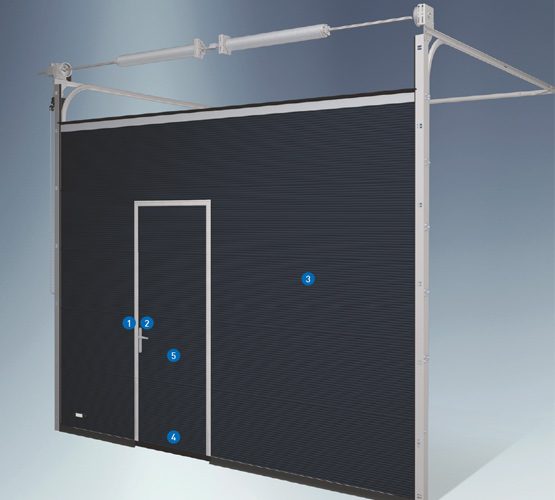

Puerta peatonal integrada en la puerta seccional

Si su edificio no permite la posibilidad de instalar una puerta de paso fija en la fachada, Novoferm le integra la puerta peatonal en la puerta seccional.

Para esta opción ofrecemos muchas posibilidades que cumplen los requisitos más exigentes, tanto estructurales como estéticos o técnicos de seguridad. Las puertas peatonales integradas incorporan un inteligente sistema de bisagras, un cierre perfectamente ajustado con levas de estabilización y un interruptor de seguridad incluido.

Hay tres posibles alturas de umbral: 22, 110 y 195 mm.

Interruptor de contacto integrado en la puerta peatonal
El interruptor de contacto de la puerta peatonal, que se monta debajo de la base de la leva, es un dispositivo de seguridad integrado que garantiza que no se pueda accionar la puerta seccional cuando la puerta peatonal está abierta.

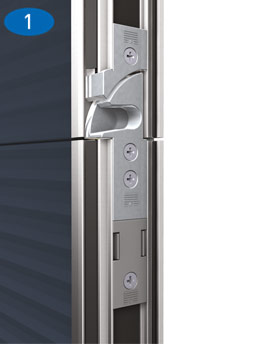

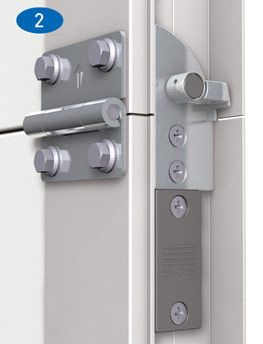

Leva de estabilización
Las denominadas levas de estabilización mantienen la puerta en su posición óptima. Por lo tanto, la puerta no "cuelga" nunca. Al mismo tiempo, este sistema garantiza un mejor cierre hermético entre las puertas, la seccional y la peatonal integrada. El contacto magnético del interruptor de contacto de la puerta peatonal se encuentra debajo de la base de la leva.

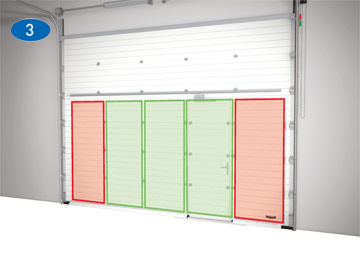

Posición de la puerta peatonal integrada
Por razones de estabilidad de la puerta seccional, no se puede montar una puerta peatonal integrada en los campos exteriores. Las imágenes muestran las posiciones en las que se puede integrar la puerta y las que no. Solo es posible integrar puertas peatonales en las puertas seccionales con anchuras de hoja hasta un máximo de 6000 mm.

Puertas peatonales integradas en un atractivo diseño
Recientemente Novoferm ha optimizado el diseño de las puertas peatonales integradas. Por ejemplo, ha integrado el sistema de bisagras en la puerta seccional, así ya no se ve ninguna fijación desde el exterior y los perfiles de las puertas peatonales integradas estándar llaman menos la atención.

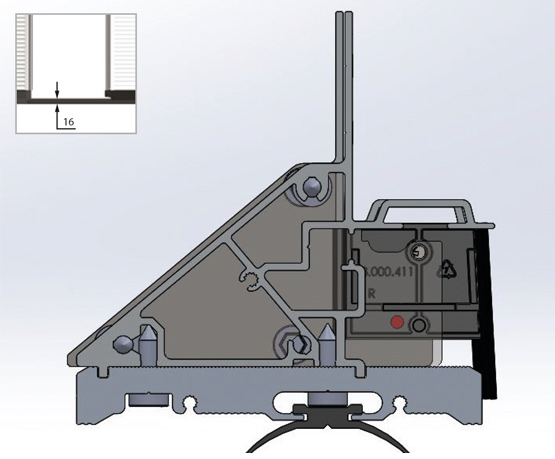

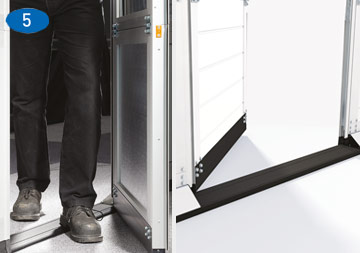

Umbral bajo de 22 mm
Para reducir el riesgo de tropiezo, Novoferm ha desarrollado el umbral de 22 mm para la puerta peatonal integrada que, con determinadas condiciones, cumple los requerimientos de las puertas de salida de emergencia. El paso sin barrera es apto incluso para equipos de transporte móviles ligeros.

Opcional: puerta peatonal integrada con perfil en color
Cuando adquiere una puerta seccional Thermo o Novolux de color, con puerta peatonal integrada, no se pintan los perfiles de la puerta peatonal automáticamente en el mismo color que la puerta seccional. Esta es una opción que usted puede elegir a su gusto. Algunos prefieren una puerta peatonal que destaque claramente del resto, otros más bien que no llame la atención. Novoferm ofrece las dos opciones.

Puerta peatonal integrada como salida de emergencia

Si desea utilizar la puerta peatonal integrada como salida de emergencia, diríjase al organismo oficial competente e infórmese de la normativa a cumplir. Las normas estipulan los requisitos que debe cumplir una puerta peatonal integrada en función del número de personas presentes en el edificio.

En general son cuatro criterios los que deciden si una puerta es admisible como puerta de emergencia: el tipo de cerradura, la anchura y la altura de la puerta y la altura del umbral. Básicamente una puerta peatonal integrada siempre abre hacia fuera, como lo exige la normativa para las puertas con función de salida de emergencia.

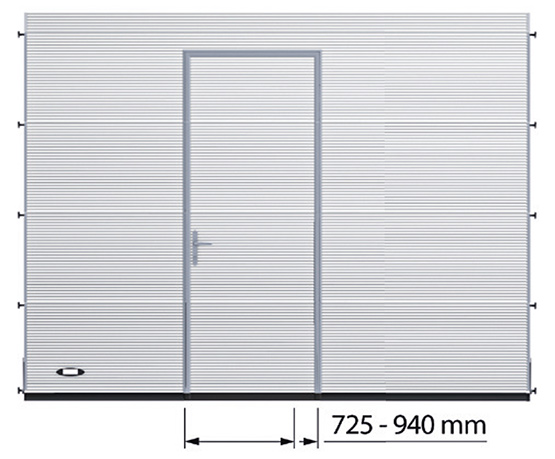

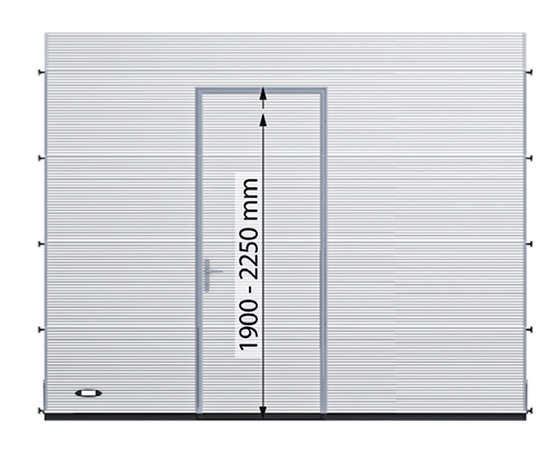

Anchura y altura de la puerta
Según las directivas locales y nacionales vigentes, los organismos de legislación y supervisión especifican una anchura y altura mínimas para las puertas peatonales que deban cumplir la función de puerta de emergencia.

La anchura máxima de una puerta peatonal integrada es de 940 mm y la altura máxima de 2.250 mm. Consulte al organismo oficial competente cuando la puerta peatonal integrada tenga que desempeñar la función de puerta de emergencia.

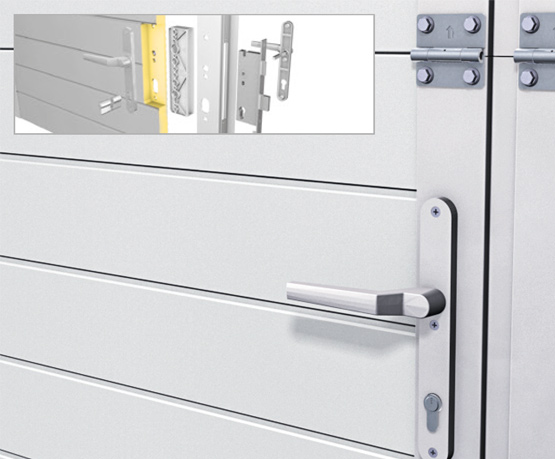

Cierre antipánico
Las puertas peatonales integradas con función de salida de emergencia tienen que disponer del denominado cierre antipánico. Existen cierres antipánico de varios tipos. Las puertas peatonales con cierre antipánico se pueden abrir en todo momento desde el interior con la manilla, aunque el cerrojo esté en posición de cerrado.

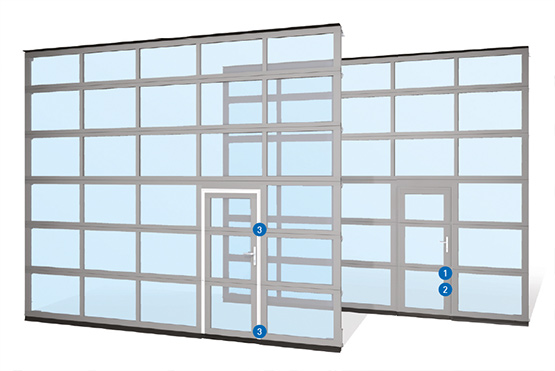

Accesorios y opciones para las puertas peatonales integradas

Novoferm invierte intensamente en las posibilidades existentes para poder integrar una puerta peatonal lo mejor posible en su puerta seccional. Muy importante para nosotros es la seguridad y la facilidad de uso, cuidando especialmente también la integración estética de bisagras, interruptores, cerraduras y cierres adicionales. También le ofrecemos un asesoramiento detallado para elegir la altura del umbral, la dirección de apertura, las medidas de la puerta y su posición.

En la gama de cerraduras Novoferm para puertas peatonales integradas tiene seis tipos a su disposición:
dos cerraduras normales y cuatro cierres antipánico (para el caso de que la puerta peatonal deba cumplir la función de puerta de emergencia).

Cerraduras normales

Cerradura con manilla a ambos lados
Cerradura con tirador fijo en el exterior y manilla en el interior

Cierre antipánico

Cierre antipánico con tirador en el exterior y manilla en el interior
Cierre antipánico con manilla a ambos lados (nuez partida, función antipánico B)
Cierre antipánico con tirador en el exterior y barra de empuje en el interior (función antipánico E)
Cierre antipánico con manilla en el exterior (nuez partida) y barra de empuje en el interior (función antipánico B)

Los bomberos pueden exigir disponer de cierres antipánico en función de la situación.

Cierre con función antipánico E
Con un cierre antipánico del tipo E se puede abrir y cerrar la puerta en todo momento desde el interior con una llave. El pestillo y el cerrojo son accionados simultáneamente con la manilla. La función de desbloqueo antipánico solo debería ser utilizada cuando la llave no esté colocada en la cerradura. Desde el exterior solo es posible abrir el pestillo y el cerrojo con la llave. Cuando se ha utilizado la función antipánico el cerrojo permanece en la posición de cerrado. Elija esta cerradura cuando al puerta peatonal integrada sirva de puerta de emergencia pero durante el día no esté permitido utilizarla como entrada.

Cierre con función antipánico B
Un cierre antipánico tipo B funciona desde el interior igual que el tipo antipánico E, pero en el exterior dispone de una manilla que puede abrir o cerrar. Así la puerta puede servir de paso durante el día si se desea. Funcionamiento de la cerradura: la puerta peatonal integrada puede ser cerrada o abierta desde el exterior en todo momento con una llave. Cuando se acciona el cerrojo y se cierra con la llave se desacopla la manilla exterior dejando esta sin función. La manilla exterior permanece desacoplada aun cuando se utilice la función antipánico y el cerrojo se encuentre en la cerradura. Cuando se ha utilizado la función antipánico el cerrojo permanece en la posición de cerrado. La cerradura solo puede ser accionada de nuevo desde el exterior abriendo primero con la llave para acoplar de nuevo la manilla exterior.

Puerta peatonal integrada con perfiles en color
Cuando adquiere una puerta seccional Thermo o Novolux de color, con puerta peatonal integrada, no se pintan los perfiles de la puerta peatonal automáticamente en el mismo color que la puerta seccional. Esta es una opción que usted puede elegir a su gusto. Algunos prefieren una puerta peatonal que destaque claramente del resto, otros más bien que no llame la atención. Novoferm ofrece las dos opciones.

Cerraduras adicionales
Para mayor seguridad se puede instalar dos cerraduras más, en las secciones superior e inferior de la puerta. Todas las cerraduras de cilindro tienen una única llave. Las cerraduras adicionales tienen botones giratorios para abrirlas desde el interior sin llave.
